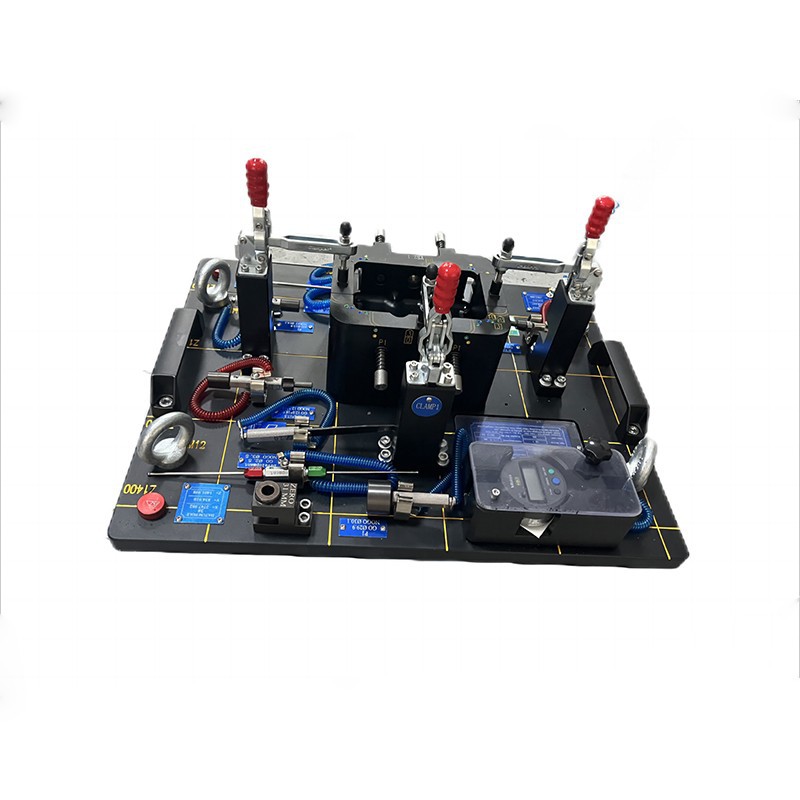

Gosodiad Gwirio Modurol
Maint y cynnyrch: 94 * 48 * 40mm
Deunydd: Alwminiwm, copr, a resin epocsi
Manyleb Cynnyrch
|
Enw Cynnyrch |
Gosodiad gwirio modurol |
|
Rhif yr Eitem. |
HTCK-002 |
|
Maint y cynnyrch |
94*48*40mm |
|
Deunydd |
Alwminiwm, copr, a resin epocsi |
|
Cywirdeb |
0.005-0.1 mm neu ar eich cais |
|
Lliw |
Gellir addasu anodized, lliwiau alwminiwm, du neu rannau unigol i gais cwsmer |
|
Triniaeth arwyneb |
Chwythu tywod, triniaeth wres, ffrwydro tywod, triniaeth wres, ac ati |
|
Offer Peiriannu |
CNC, EDM, Argie Charmilles, Peiriant Melino, 3DCMM, |
|
Dull Logo |
Engrafiad laser, engrafiad CNC |
|
Defnydd |
Gweithgynhyrchwyr rhannau ceir a ffatrïoedd ceir |
|
Pecynnu |
Blwch pren neu ar eich cais |
|
Cyfleuster Profi |
Tri peiriant mesur cydlynu, Micromedr, calipers |
Cyflwyniad gosodion Gwirio Modurol
Mae gan osodiad gwirio modurol Offeryn HT gywirdeb mesur uchel heb anffurfio, cost cynnal a chadw isel a chyfleustra da. Arolygiad nodwedd cynnyrch allweddol, arolygiad llinell nodweddiadol, archwilio twll swyddogaeth, a chanfod ardal sy'n dueddol o anffurfio yn y broses gydosod, ar gyfer cydosod rhannau modurol ac arolygiad paru swyddogaeth cynhyrchu. Yn y broses gynhyrchu o rannau modurol, gwireddir archwiliad ar-lein o rannau modurol, sy'n sicrhau dyfarniad cyflym o statws ansawdd rhannau modurol wrth gynhyrchu, yn sicrhau diogelwch a chyflymder prosesu cynulliad rhannau modurol, ac yn gwella ansawdd y rhannau modurol.
Manteision defnyddio Gosodiad Gwirio Modurol
- CynhyrchuEffeithlonrwydd
Gall defnyddio gosodiadau gwirio modurol arwain at Yr union ganllawiau a chefnogaeth a ddarperir i wella cywirdeb peiriannu, lleihau gwallau, sgrap ac ail-weithio, gan arwain at gynnyrch uwch a mwy o gynhyrchiad.
- Cysondeb Cynnyrch
Gwall dynol yn achos cyffredin o ddiffygion workpiece yn y broses weithgynhyrchu. Mae gwirio gosodiadau yn lleihau'r tebygolrwydd o gamgymeriadau dynol trwy arwain offer a dyfeisiau dal gwaith i mewn i'r Offeryn position.HT cywir yn darparu manylder a chywirdeb uchel gan arwain at ansawdd cyson y cydrannau a weithgynhyrchir. Mae defnyddio'r rhain yn dileu'r angen am alinio ac addasu â llaw, a all arwain at amrywiadau yn y broses weithgynhyrchu.
- Bywyd Gwasanaeth
Wedi'i adeiladu o ddeunyddiau o ansawdd uchel fel Alwminiwm, copr, a resin epocsi, mae gan y gosodiad gwirio hwn wrthwynebiad rhagorol i wisgo, cywasgu a chorydiad. Fe'i cynlluniwyd i sicrhau'r gwydnwch a'r hirhoedledd mwyaf posibl.
- Arbed Costau
Un llaw, mae gosodiadau gwirio modurol yn cael eu cynhyrchu i union fanylebau bob tro, gan arwain at ddefnydd mwy effeithlon o ddeunyddiau. Mae llai o wallau a diffygion yn trosi'n gyfraddau sgrap ac ailweithio is, gan arbed costau deunyddiau a llafur yn sylweddol i weithgynhyrchwyr. Llaw arall, mae HT Tool yn defnyddio deunyddiau crai o ansawdd uchel a pheiriannu mewnol i orffen y cynhyrchiad gemau gwirio, rydym yn fenter ganolig a fydd yn lleihau'r costau rheoli ac yn olaf yn arbed costau i'n cwsmeriaid.
Cymwysiadau mewn Gweithgynhyrchu
- Cynulliad Rhannau Modurol:
Defnyddir gosodiadau Gwirio Modurol yn helaeth yn y diwydiant modurol neu ddiwydiannau eraill i wirio dimensiynau cydrannau fel elfennau siasi, a ffitiadau mewnol. Maent yn sicrhau bod rhannau'n cyd-fynd yn gywir yn ystod y gwasanaeth ac yn cwrdd â safonau perfformiad llym.
- Amgylcheddau masgynhyrchu:
Os cynhyrchir llawer iawn o rannau unfath neu debyg, mae gwirio gosodiadau yn darparu ateb cost-effeithiol ar gyfer sicrhau unffurfiaeth a manwl gywirdeb. Mae hyn yn hanfodol ar gyfer cyrraedd targedau cynhyrchu heb gyfaddawdu ar ansawdd.
- Amnewid Offer Mesur Arbenigol:
Mae gwirio gosodiadau yn ddewis amgen amlbwrpas yn lle offer mesur arbenigol fel mesuryddion plwg a mesuryddion OD. Maent yn cynnig symlrwydd ar waith tra'n dal i ddarparu mesuriadau cywir, gan eu gwneud yn addas ar gyfer ystod eang o gymwysiadau gweithgynhyrchu mewn modurol, awyrofod, electroneg ac yn y blaen ...
Dilyniant gweithredu gosodiadau a mesuryddion modurol Gwirio
Dyma weithdrefnau gosodion gwirio modurol:
- Archwiliad gweledol i wirio ymylon miniog, craciau a burrs.
- Defnyddio pinnau GO a NOGO i wirio maint y tyllau.
- Gwnewch y rhannau yn dda i gyffwrdd â'r netpad pin datwm a magnet
- Mae addasu'r rhan yn ei gadw'n dda â rhwydi cyswllt a'i lacat gyda X/Y1/Z1 a Y2/Z2.
- Cladd cau Z1, Z2, Z3.
- Defnyddio'r pinnau P1 i wirio lleoliad y twll.
- Defnyddio'r medrydd teimlo a trimio i wirio'r trim a'r arwyneb fel y pwyntiau lliw.
-
canfod ymyl y deunydd fel arfer, mae wedi'i gymhwyso o fewn +/-1.5 llinell, ac i'r gwrthwyneb.
-
Cofnodi canlyniadau ar y daflen arolygu.
-
Unclamping a thynnu rhan.
Sylw: Rhaid i'r gosodiad / mesuryddion wirio fod o dan amgylchedd di-lwch gyda thymheredd a lleithder sefydlog pan gânt eu defnyddio i archwilio'r cynnyrch.
Archwiliad Gosodiadau Gwirio Modurol
Gall HT Tool&Die helpu i ddehongli archwiliadau yn ogystal â darparu adroddiadau manwl, mapiau ffordd a gwybodaeth wedi'i theilwra i'ch manylebau. Mae gennym CMM Tarus, Traciwr Laser Faro a llawer o offerynnau mesur eraill i gyflawni ein holl swyddogaethau ansawdd.
Ar ôl i'r archwiliad gosodiadau gwirio modurol ddod i ben, gall mesurydd R&R eich helpu i benderfynu a yw'ch teclyn mesur yn gweithio'n gywir neu a yw'r person sy'n defnyddio'r offeryn yn ei weithredu'n gywir. Er mwyn sicrhau dilysrwydd canlyniadau eich prawf rydym yn defnyddio amrywiaeth o rannau a gweithredwyr i wirio bod pob rhan yn gwirio'r un peth ni waeth pwy yw'r gweithredwr. Trwy R&R gage llwyddiannus byddwch yn gallu dod yn ymwybodol o ba mor dda yr ydych yn mesur rhannau.
Ardystiad
